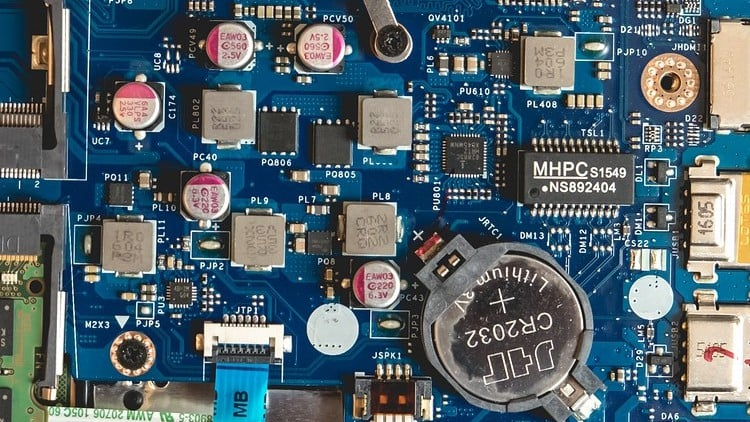

Computer किस प्रकार कार्य करता है उसे आप थोड़ा समझे, Computer में Processor के अंदर 1.4 Billion से लेकर 2 Billion से भी अधिक Transistors का इस्तेमाल किया जाता है। ये Transistor को Arrangement करके Circuit बनाई जाती है और Output प्राप्त की जाती है, जिसे Gate कहा जाता है।
Transistor क्या होता है?

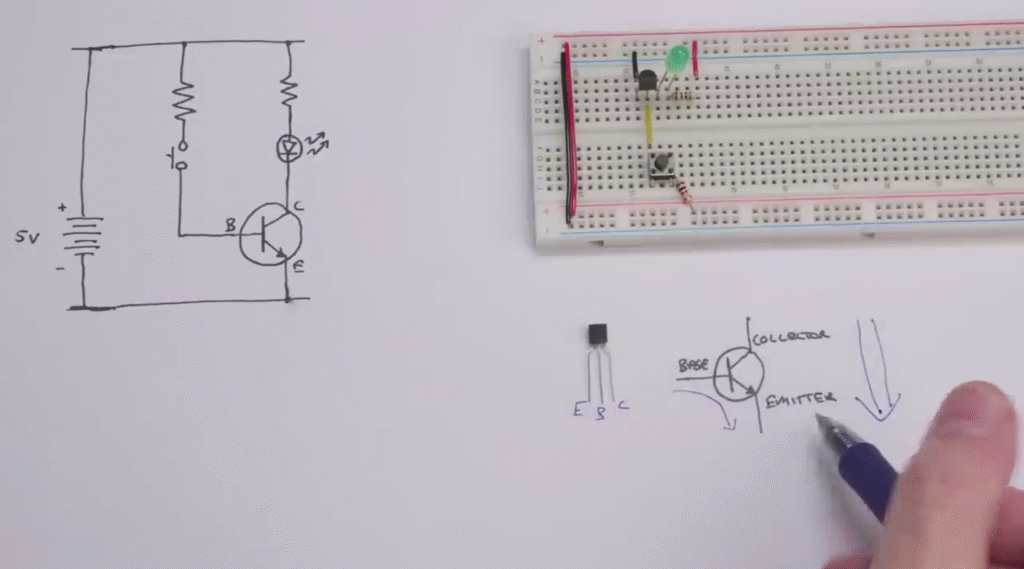

Transistor एक बहुत छोटा Electronic Component होता है, जो किसी Circuit में Switch की तरह काम करता है (On/Off करता है Current को), Amplifier की तरह काम करता है (Signal को बढ़ा सकता है)

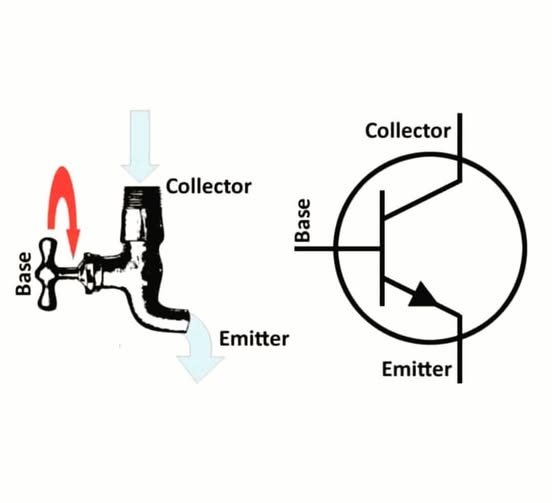

Transistor का Basic Function :Transistor Current को Control करता है – जैसे नल पानी को Control करता है।

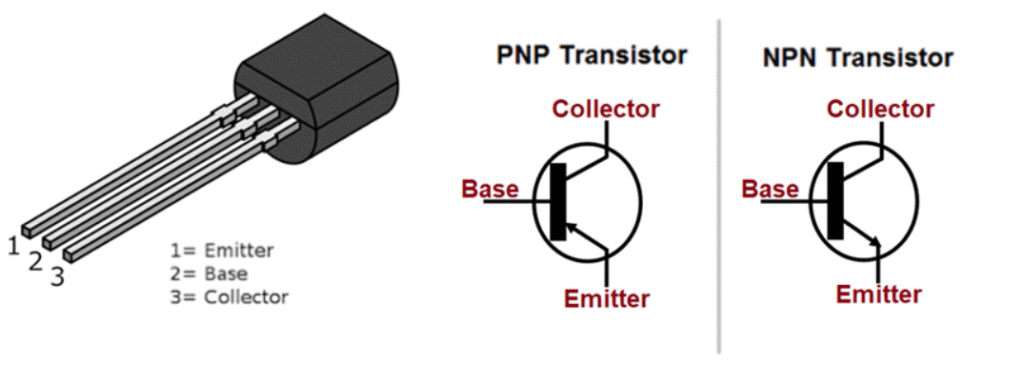

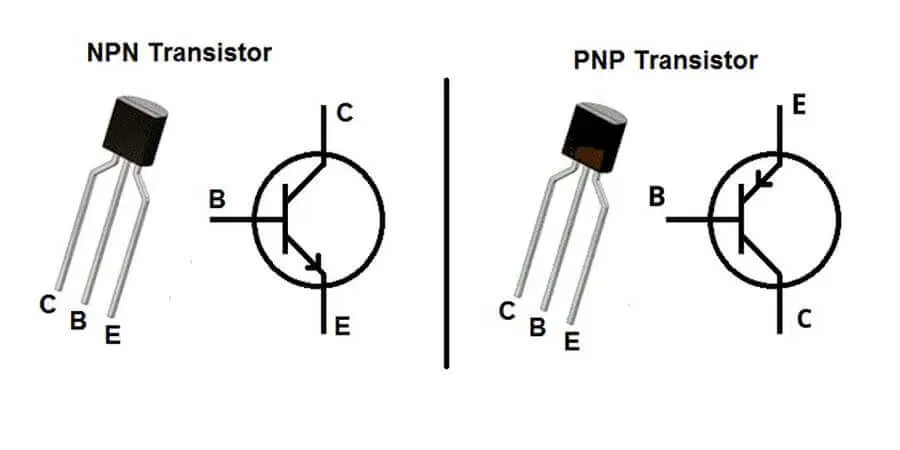

Transistor के प्रकार (Types) :
- Npn Transistor
- Pnp Transistor
ज्यादातर Logic Gates में Npn Transistor का इस्तेमाल होता है।
Transistor की Structure: Transistor के तीन हिस्से होते हैं।
Base (B) – कंट्रोल करता है Current Flow को।
Collector (C) – Current Receive करता है।
Emitter (E) – Current को बाहर निकालता है।
कंप्यूटर में Gates क्या होते हैं? (Logic Gates In Computer) :
परिभाषा (Definition) : Gates (गेट्स) कंप्यूटर के Digital Circuits में इस्तेमाल होने वाले छोटे-छोटे Electronic Devices होते हैं जो Binary Input (0 और 1) को लेकर एक Output बनाते हैं।

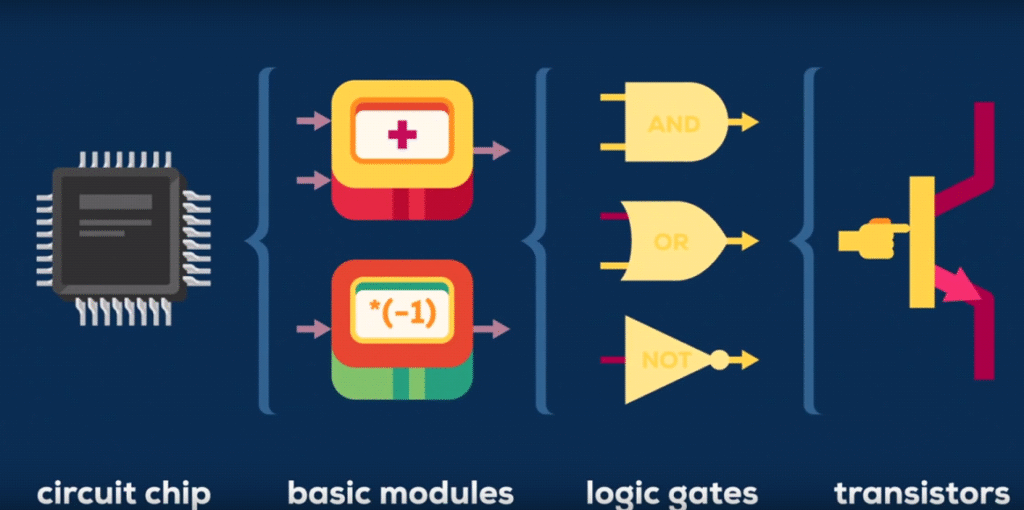

Transistor Arrangements Are Indeed Used To Create Logic Gates.
इन्हें Logic Gates कहा जाता है क्योंकि ये “Logic” यानी “तर्क” के नियमों पर काम करते हैं।
कंप्यूटर में Gates क्यों ज़रूरी हैं?
- कंप्यूटर सिर्फ 0 और 1 (Binary) को समझता है।
- ये Gates ही तय करते हैं कि जब कोई Input आए, तो Output क्या होगा।
- हर छोटा-बड़ा Operation (जैसे जोड़ना, घटाना, Decision लेना) इन्हीं Gates से Possible होता है।

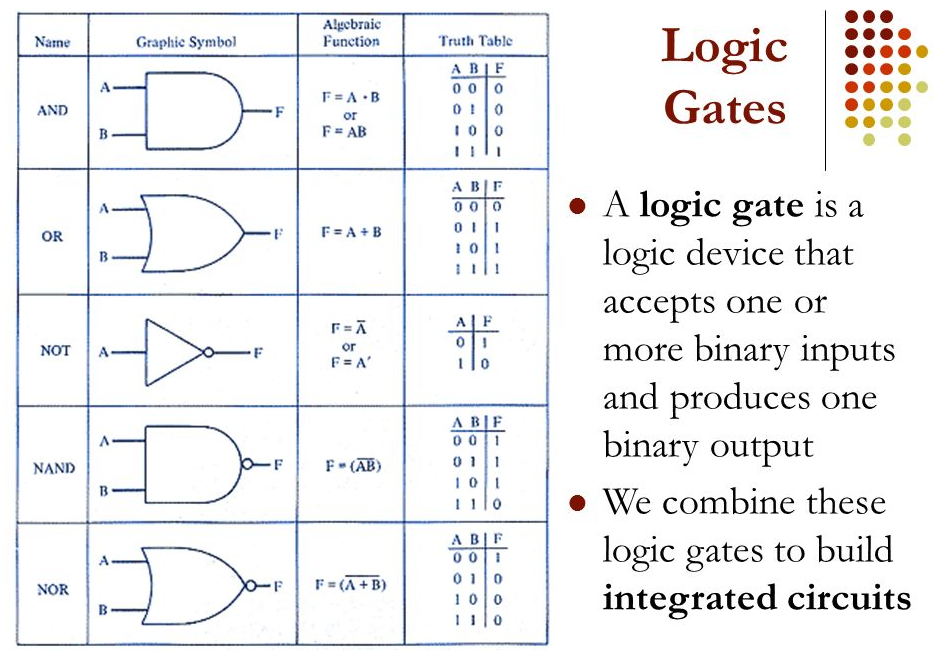

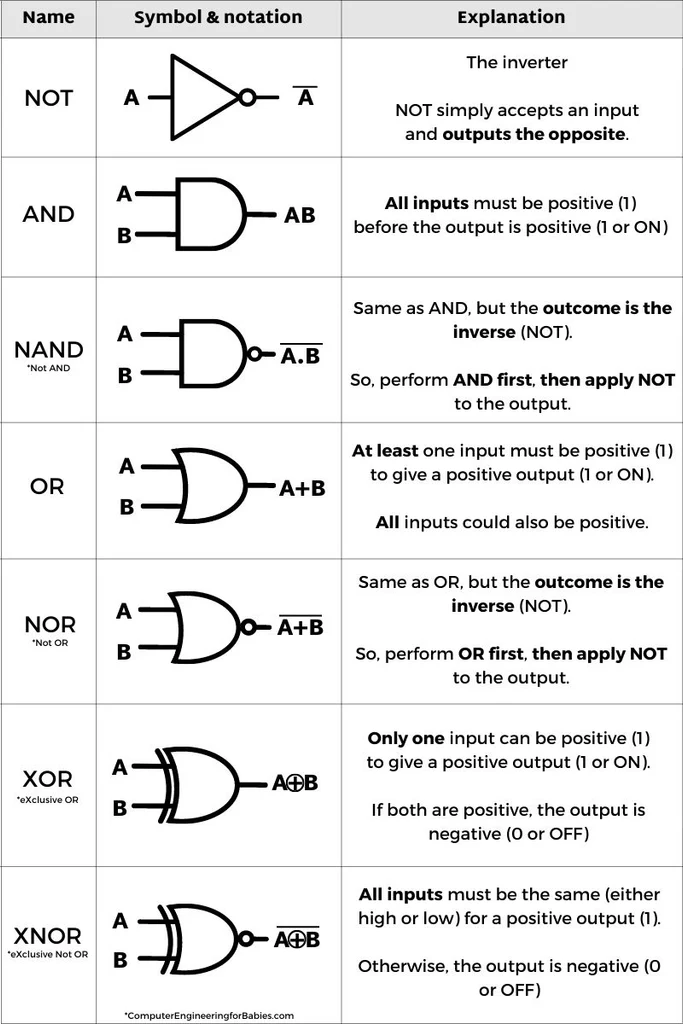

प्रमुख प्रकार के Logic Gates (Types Of Logic Gates) :
| Gate Name | Symbol | Input-Output Table (Truth Table) | Function (काम) |
| And Gate | ⋀ | अगर दोनों Input 1 हों तो ही Output 1 होगा। | दोनों Condition True होनी चाहिए। |
| Or Gate | ⋁ | अगर कोई एक Input 1 हो तो Output 1 होगा। | कोई एक Condition True हो। |
| Not Gate | ¬ | जो Input हो, उसका उल्टा Output देगा। | उल्टा करता है (0→1, 1→0) |
| Nand Gate | ⊼ | And का उल्टा। | And + Not |
| Nor Gate | ⊽ | Or का उल्टा। | Or + Not |
| Xor Gate | ⊕ | अगर Input अलग हों तो Output 1 होगा। | Odd Condition Check करता है। |
| Xnor Gate | ⊙ | अगर Input Same हों तो Output 1 होगा। | Equality Check करता है। |
Logic Gates कहाँ इस्तेमाल होते हैं?
- कंप्यूटर का Processor (CPU)
- Calculator और Mobile
- Memory Circuits (RAM/Rom)
- Alu (Arithmetic Logic Unit)
- Digital Watches
- Robots और Ai Circuits
Logic Gates कंप्यूटर के दिमाग की तरह काम करते हैं। ये Simple 0 और 1 के आधार पर Decision लेते हैं और आगे की Calculation Possible बनाते हैं। बिना Gates के कोई भी Digital System काम नहीं कर सकता।
Transistor को मिलाकर Gate कैसे बनता है?
Logic Gates = Transistor + Wires + Voltage
उदाहरण : And Gate बनाने के लिए Transistor
- हम दो Input देते हैं : A और B
- जब दोनों में Current आता है (1), तभी Output मिलेगी।
- ये काम हम दो Npn Transistors को Series में जोड़कर कर सकते हैं।

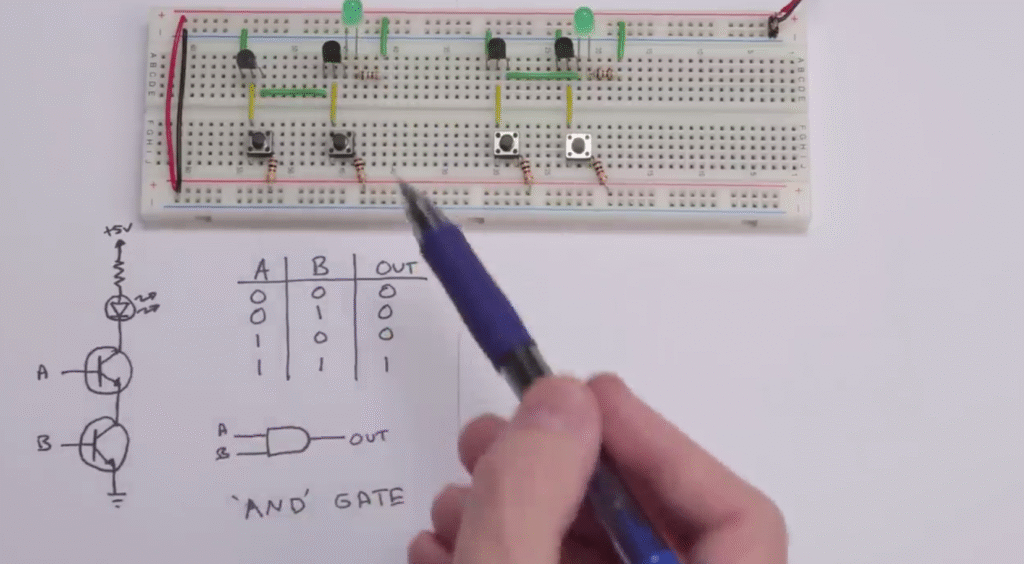

And Gate Using 2 Npn Transistors (Simplified Explanation)
A (Input)
|
[Transistor 1]
|
B (Input)
|
[Transistor 2]
|
Output (Bulb / Voltage)
- जब A = 1 और B = 1 दोनों हों, तब ही दोनों Transistor चालू होंगे और Output मिलेगा।
- अगर कोई एक भी 0 हो, तो Current नहीं निकलेगा → Output = 0

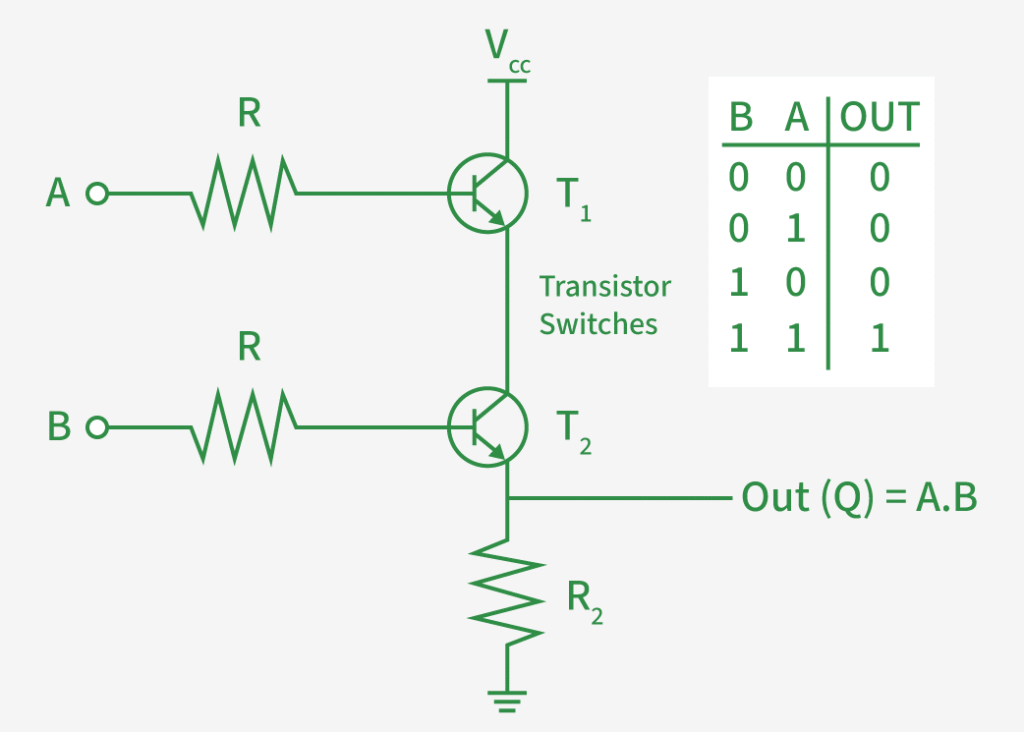

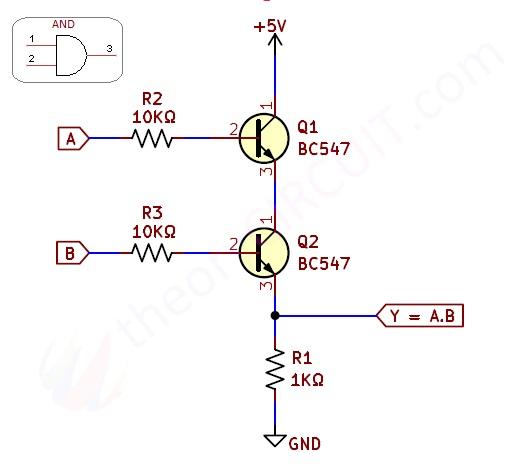

DiagRAM: Transistor-Based And Gate
बाकी Gates कैसे बनते हैं?
| Gate | Transistor Configuration |

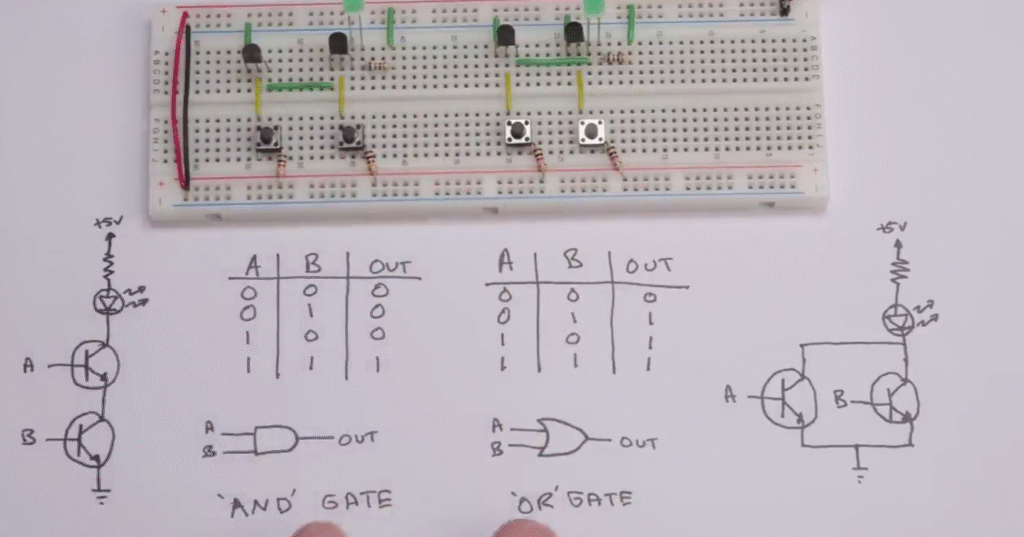

| And Gate | Series में 2 Npn |

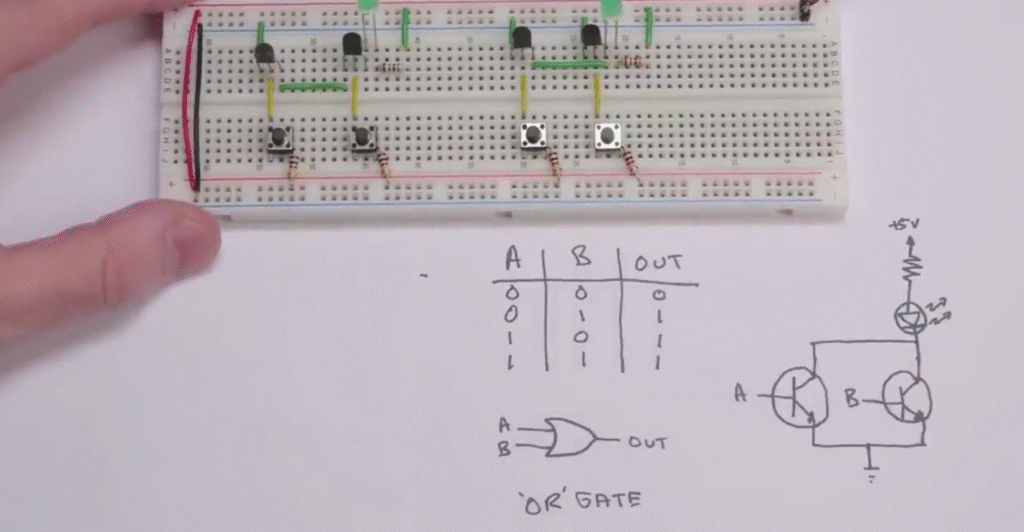

| Or Gate | Parallel में 2 Npn |

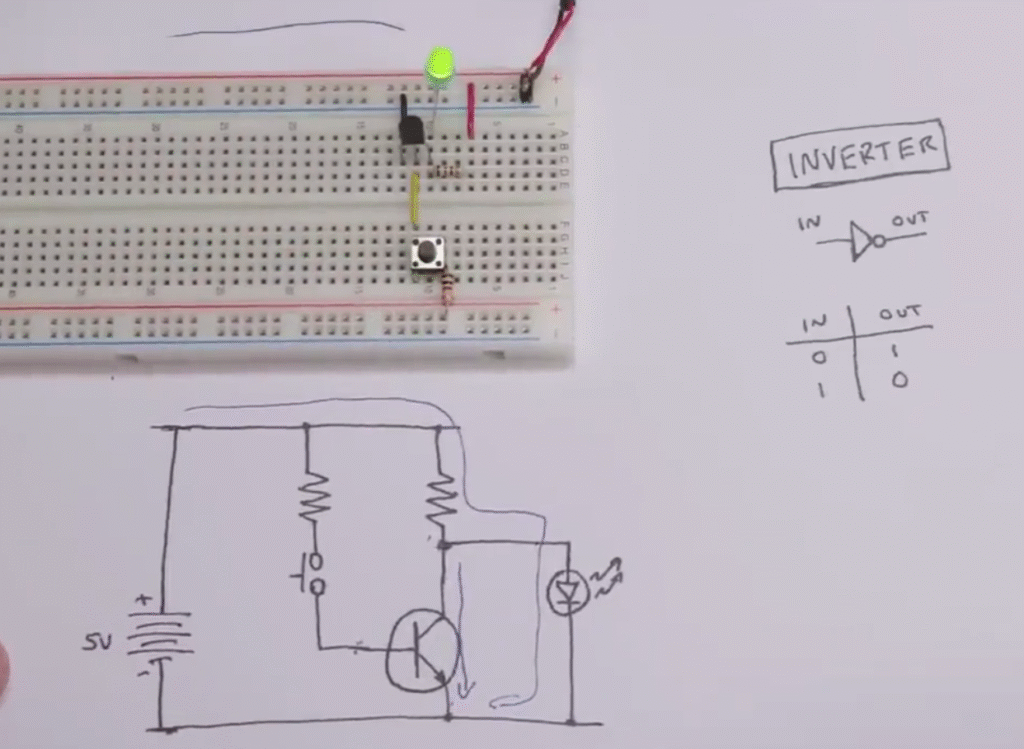

| Not Gate | 1 Transistor + Resistor |
| Nand | And + Not (Series + Invert) |
| Nor | Or + Not (Parallel + Invert) |

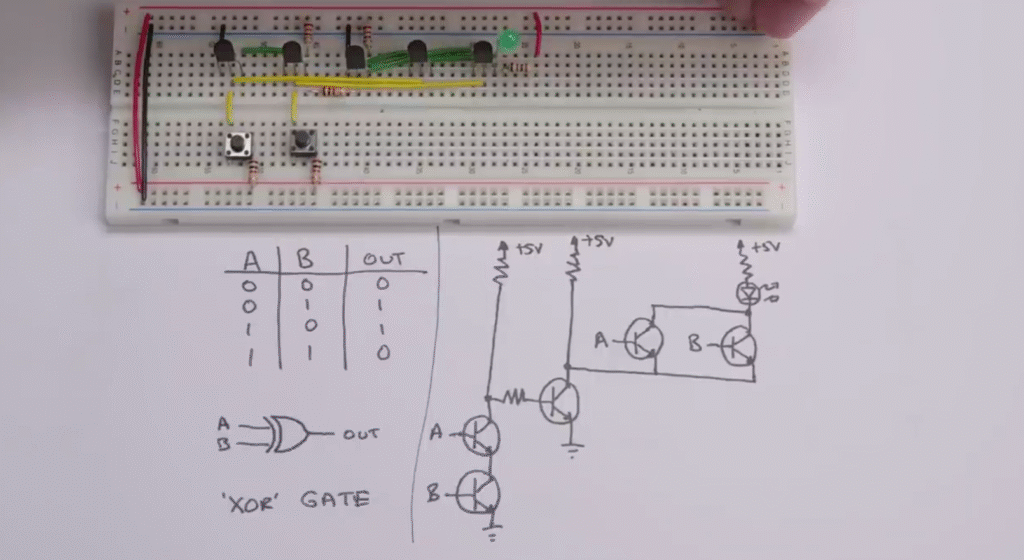

| Xor | Complex (Multiple Transistors) |
Transistor क्यों ज़रूरी हैं?
- Logic Gates उन्हीं से बनते हैं।
- Microprocessor, RAM, Rom – सब Transistor से बने होते हैं।
- एक Modern CPU में बिलियन (अरबों) Transistor होते हैं।
- उदाहरण: Intel I9 Processor में ~20 Billion Transistors होते हैं!
