CPU Socket
Motherboard में CPU को Attach करने के लिए तीन तरह के Socket का Use किया जाता है।

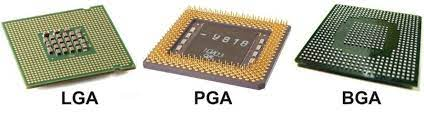

(I) PGA (II) LGA (III)

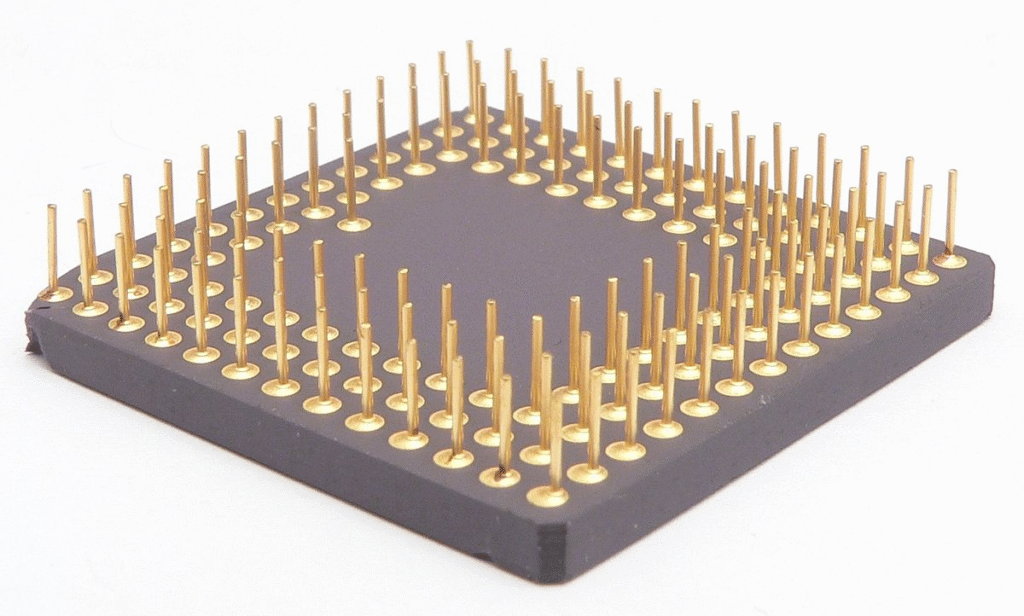

PGA (Pin Grid Array)
इस तरह के Socket में Pin वाले CPU का Use किया जाता है। Desktop के Motherboard में सबसे पहला PGA Socekt Pentium – 3 के Motherboard में आता था, जिसे PGA 370 Socket के नाम से जाना जाता था।
इसके बाद Pentium – 4 के Motherboard में PGA Socket का Use किया गया। जिसे PGA U78 कहा जाता है। इसके बाद Desktop के सभी Socket, Pinless CPU के लिए बनाया गया। Laptop के सभी Motherboard में PGA Socket होता है।

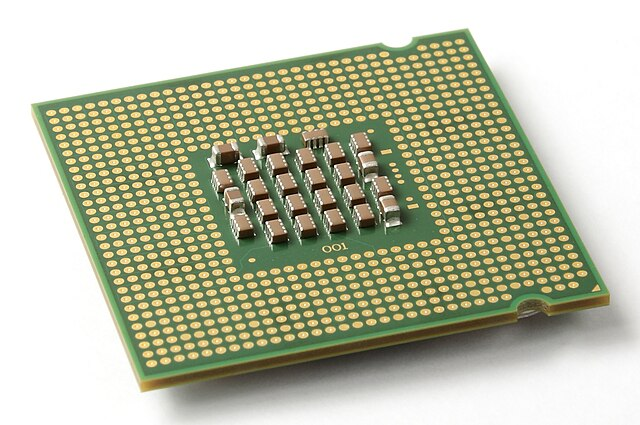

LGA (Land Grid Array)
इस Socket का Maximum Use, Desktop के Motherboard के लिए किया जाता है। इसकी Pin बाहर की तरफ निकली होती है। जिस पर Pinless CPU का Use किया जाता है। जैसे LGA – 775, LGA – 955, LGA – 1155, LGA – 1355, LGA – 2100.
यदि कभी CPU के अनुसार Motherboard Search करता है तो Google Open करके CPU का Configuration Type करके Suppported Motherboard को Search करेंगे।
यदि कभी Motherboard के अनुसार Supported CPU Search करना है तो Motherboard का Model Number को Google में Type करके Supported CPU को Search करें।
BGA (Ball Grid Array Socket)

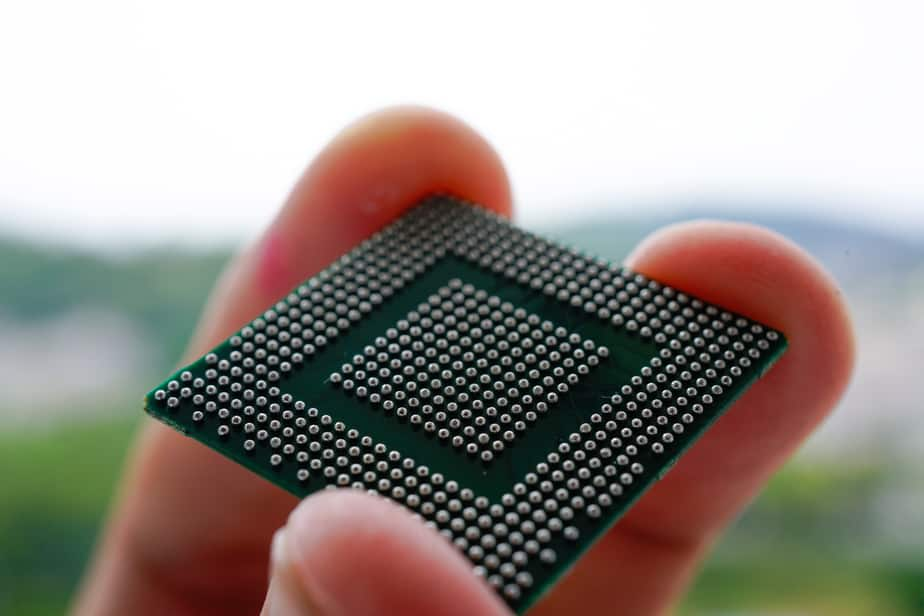

BGA Socket (Ball Grid Array Socket) एक special connector होता है जो BGA type ICs (Integrated Circuits) या processors को direct solder किये बिना motherboard पर connect करने के लिए use किया जाता है। Normal BGA में chip के नीचे छोटे-छोटे solder balls लगे होते हैं, जो heat से melt होकर PCB के copper pads के साथ permanently attach हो जाते हैं।
लेकिन BGA Socket का फायदा ये है कि इसमें chip को easily insert और remove किया जा सकता है, बिना हर बार soldering या desoldering की process किये। ये ज़्यादातर repairing labs, testing, development और IC programming के काम में आता है।
Example के तौर पर, अगर आप laptop के GPU या BIOS BGA IC को test करना चाहें, तो उसे BGA Socket में लगाकर सीधे motherboard या testing board से connect करके result check किया जा सकता है। इस तरह BGA Socket time बचाता है, chip को बार-बार reuse करने का option देता है और soldering के दौरान होने वाले damage के risk को कम करता है।
Atom Processor
आज कल के कुछ नए सस्ते Laptop तथा Desktop में CPU का Use, Chip के रूप में किया जाता है जिसे हम Atom Processor भी कहते हैं।
Cmos Battery Socket
Bios के Setting को Save रखने के लिए तथा System पर Date और Time को Update रखने के लिए लिए Motherboard पर Cmos Battery Socket लगा होता है। जिसमे 3 Volt की Battery लगाई जाती है।
इस Battery के Discharge हो जाने पर Cmos Setting Wrong, Time And Date Not Save, तथा Display से Related Problem आती है।
Power Atx Socket

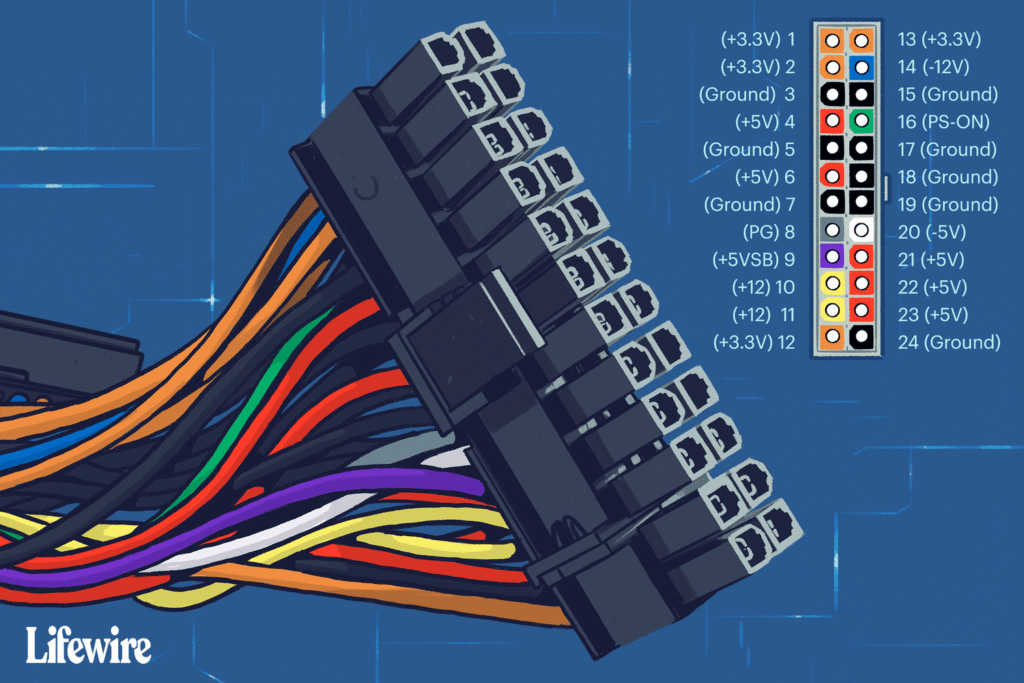

Motherboard के सभी Section में Power पहुँचाने के लिए Power Socket बना होता है। जिसके Pin की संख्या 20 अथवा 24 हो सकती है। इसके अलावा Vrm Section को Motherboard पर Supply देने के लिए 4 Pin का अलग से Connector बना होता है। जिसके द्वारा Vrm Section में Supply दी जाती है।

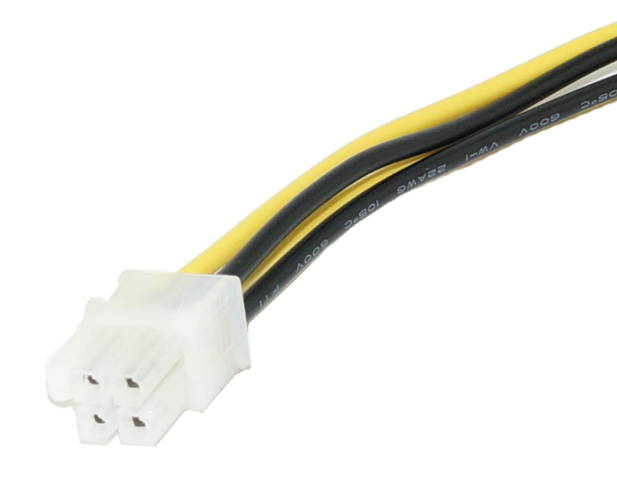

ATX12V 4-pin CPU Power Connector
Motherboard पर, CPU fan के पास जो 4-pin (कभी-कभी 8-pin) connector होता है, वही SMPS से आने वाली CPU power cable को connect करने के लिए होता है।
इसका Purpose
- यह connector CPU को अलग से power supply देने के लिए बनाया गया है।
- SMPS से जो power आती है, उसका एक हिस्सा motherboard के ज़रिए CPU तक जाता है।
- लेकिन CPU को high current की ज़रूरत होती है, इसलिए उसके लिए अलग power connector दिया जाता है।
Types of CPU Power Connectors
| Connector Type | Description |
|---|---|
| 4-pin ATX12V | पुरानी motherboards में, सिर्फ 4 wires (12V power) |
| 8-pin EPS12V | नई motherboards में, ज्यादा power (modern CPUs के लिए) |
| 4+4 pin combo | SMPS में अक्सर 4+4 design होता है ताकि दोनों type के boards में use किया जा सके |
SMPS Connection कैसे होता है
- SMPS से निकलने वाली CPU power cable (4+4 pin) को motherboard के CPU_PWR या ATX12V port में लगाया जाता है।
- Connector पर lock clip होता है ताकि connection मजबूत रहे।
- इसके ज़रिए CPU को 12V DC power मिलती है, जिसे motherboard voltage regulators (VRMs) adjust करते हैं।
ध्यान रखने योग्य बातें
- CPU connector और 24-pin main ATX connector अलग-अलग होते हैं।
- अगर CPU power cable नहीं लगाई गई तो system on नहीं होगा या boot नहीं करेगा।
- Connector के पास अक्सर label लिखा होता है जैसे — CPU_PWR, ATX12V, या EPS12V।
संक्षेप में (Summary)
| नाम | काम |
|---|---|
| 4-pin / 8-pin CPU Power Connector | SMPS से CPU को power देना |
| Location | CPU socket के पास, CPU fan connector के पास |
| Cable from SMPS | 4+4 pin EPS/ATX12V cable |
| जरूरी क्यों | CPU को high power की जरूरत होती है |
Slot of Motherboard

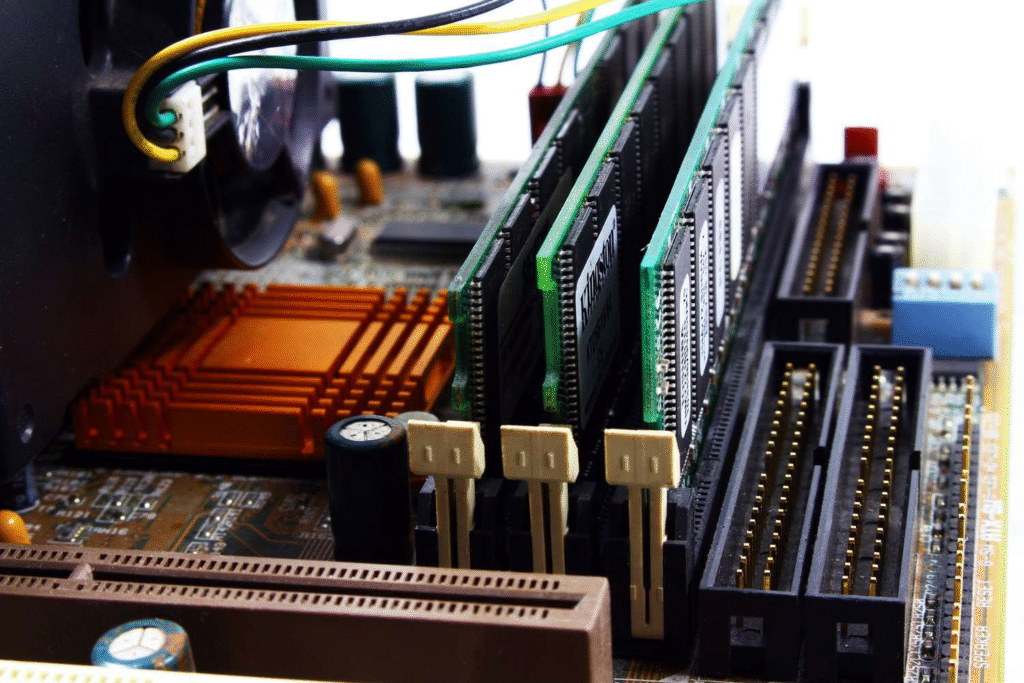

RAM Slot
Motherboard पर RAM को लगाने के लिए Slots बने होते हैं। इसके सभी Slots के Pin की संख्या अलग – अलग होती है। इन Slots के बिच में RAM को Connect करने के लिए Cut बने होते हैं। इस Cut के पास में RAM की Operating Voltage लिखी मिलती है।
इस Voltage के अनुसार ही हम Find कर पाते हैं की Motherboard में कौन सी Category का RAM लगेगा। इसके अलावा Slots के Pin की संख्या Lock के पास लिखी होती है।
| Number | RAM Type | Opreating Voltage | Pin Number | Remark |
|---|---|---|---|---|
| 1 | Sd RAM | 3.3v | 168 | 2 Cut |
| 2 | DDR – I | 2.5v | 184 | 1 Cut |
| 3 | DDR – II | 1.8v | 240 | 1 Cut |
| 4 | DDR – IIi | 1.5v | 240 | 1 Cut |
| 5 | DDR – Iv | 1.2v | 288 | 1 Cut |

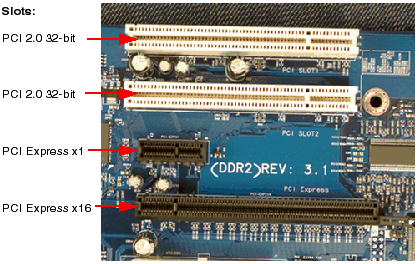

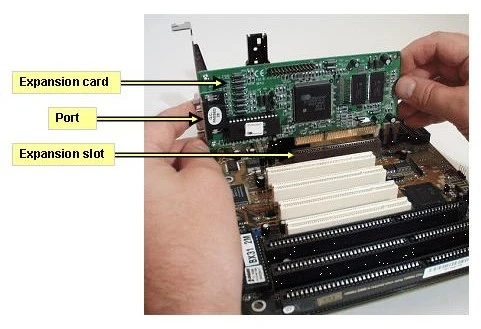

Expansion Slot
Motherboard पर अलग से Extra कई तरह के Hardware Device लगाए जा सकते हैं। जैसे Sound Card, Video Card, USB Card, Lan Card, Tv Tuner Card Etc.
Peripherals लगाने के लिए Motherboard के Expansion Slot का इस्तेमाल करते हैं। क्यूंकि Motherboard पर Hardware का Extra Connection, Expandible कहलाता है। इसलिए इस Slots को Expanision Slot कहा जाता है। यह कई प्रकार के होते हैं।
(I) PCI Slot
(II) PCIE Slot
(III) AGP Slot
PCI (Peripheral Components Interface)
Slot – ये PCI Slot Multipurpose होते हैं। किसी भी Motherboard में कम से कम दो PCI Slot होते हैं। इसे 32 Bit Slot भी कहा जाता है। इनपर कोई भी Card लगाया जा सकता है, क्यूंकि ये सभी तरह के 32 Bit के Card को Support करते हैं।
PCIE (Peripheral Component Interface Express) Slot – Pcie Slot पर कुछ ऐसे Slot होते हैं जिनका उपयोग High Performance वाले Peripheral Card के लिए किया जाता है। ये 4 प्रकार के होते हैं।
(I) PCIE X 1
(II) PCIE X 4
(IIi) PCIE X 8
(Iv) PCIE X 16

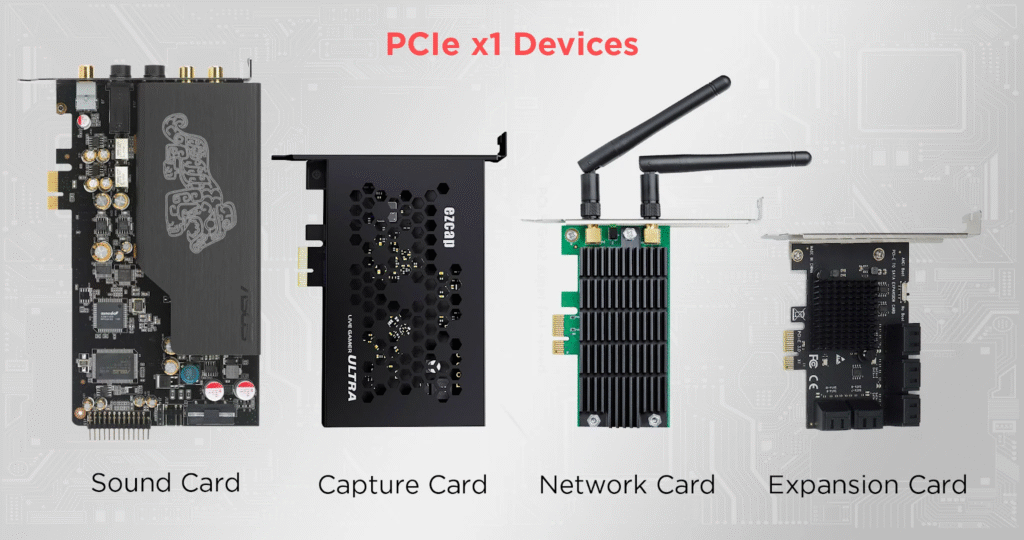

PCIE X 1
Pcie X 1 यह Expension Slot मुख्य रूप से USB Card और Wireless Card के लिए Use की जाती है।

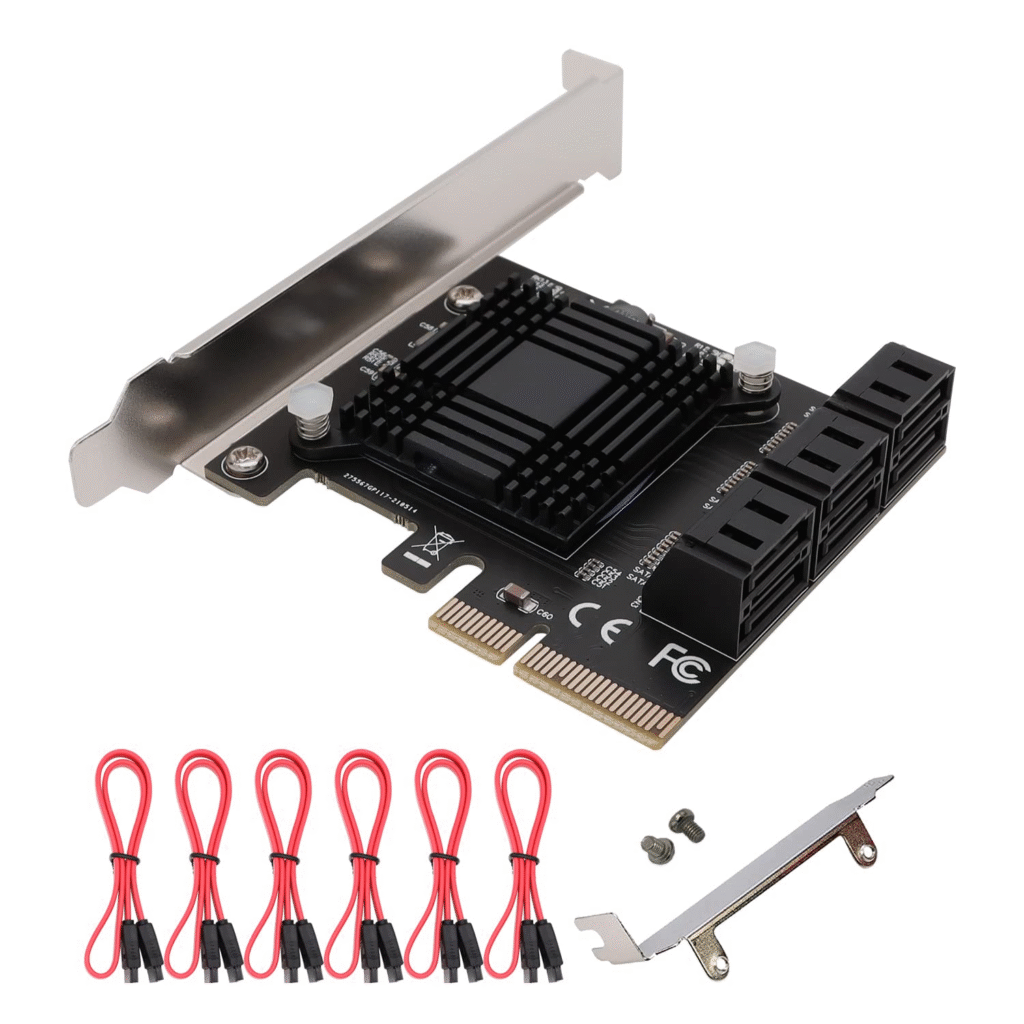

PCIE X 4
यह Expanision Slot मुख्य रूप से USB Card, Wireless Card, Lan Card (Network Card) के लिए Use किया जाता है।

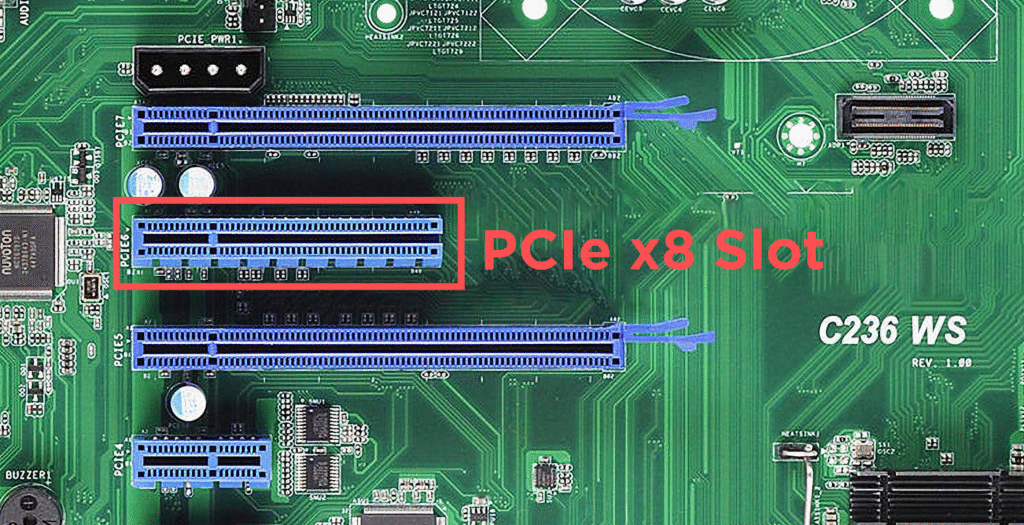

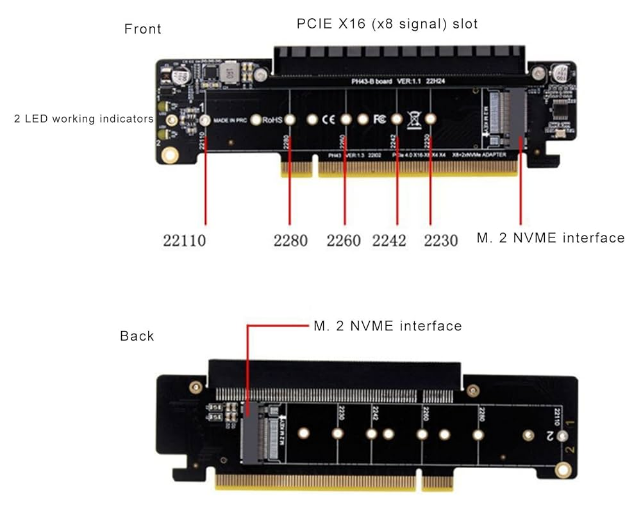

PCIE X 8
यह Expansion Slot मुख्य रूप से High Defination वाले Sound Card के लिए Use होता है।
PCIE X 16
यह Expansion Slot मुख्य रूप से High Defination वाले Video Card (Graphic Card) को Use करने के लिए किया जाता है। जो किसी भी Video की Performance अधिक से अधिक बेहतर बनाता है।
Note – Pcie Slot Option होते हैं। यानी किसी Motherboard में आपको Pcie Slot मिलेंगे तो किसी में नहीं मिलेंगे। Pcie X 16 को Agi Expansion Slot (Adapter Interface) कहा जाता है।

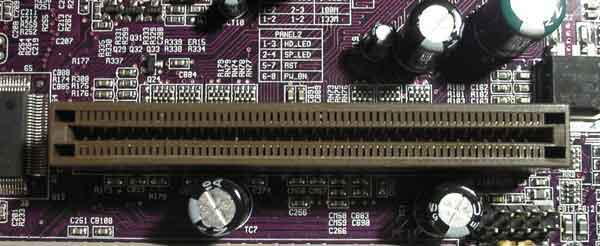

AGP (Advance Graphic Port) Slot
यह Slot मुख्य रूप से Video Card के लिए Use होता है। लेकिन अब नए Motherboard में यह Slot आने बंद हो गए हैं। Motherboard में केवल Pci Slot ही ऐसे है जो किसी भी Motherboard में जरूर होते हैं।
Agp Slot, Pgi Slot से Size में चौड़े होते हैं तथा थोड़े छोटे होते हैं। इनकी Position भी Pci Slot से अलग होती है। यह अधिकतर Brown Colour में होते हैं और जरुरी नहीं है की इनमे Lock System हो।
