IDE Connector

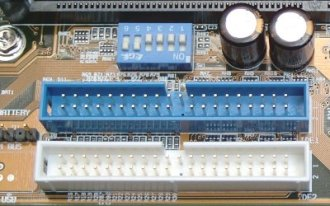

Desktop के Motherboard में पुराने वाले Ide Hard Disk को Connect करने के लिए Ide Connector बने होते हैं। इस Connector में Total – 40 Pin होते हैं। जिसमें एक Pin, Nc (Not Connected) होता है।
इस Connector से Data Cable के द्वारा Ide Hard Disk को Motherboard से Connect किया जाता है। इस Hard Disk के Slow होने की वजह से इसे Sata Connector के द्वारा Replaced किया गया है।
IDE Connector को Pata (Parallel Adiance Technology Attachement) Connector के नाम से भी जाना जाता है।

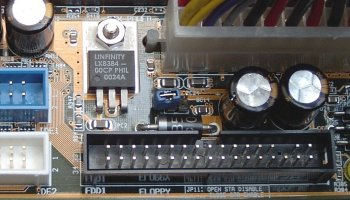

FDD (Floppy Disk Drive) Connector
Desktop के Motherboard में Floppy Disk Drive को Connect करने के लिए एक Fdd Connector बना होता है। जिसके Pin की संख्या 34 होती है। जिसमे से एक Pin, Nc (Not Connected) होता है। जिसके द्वारा Fdd Cable की मदद से Floppy Disk Drive को Connect किया जाता है।

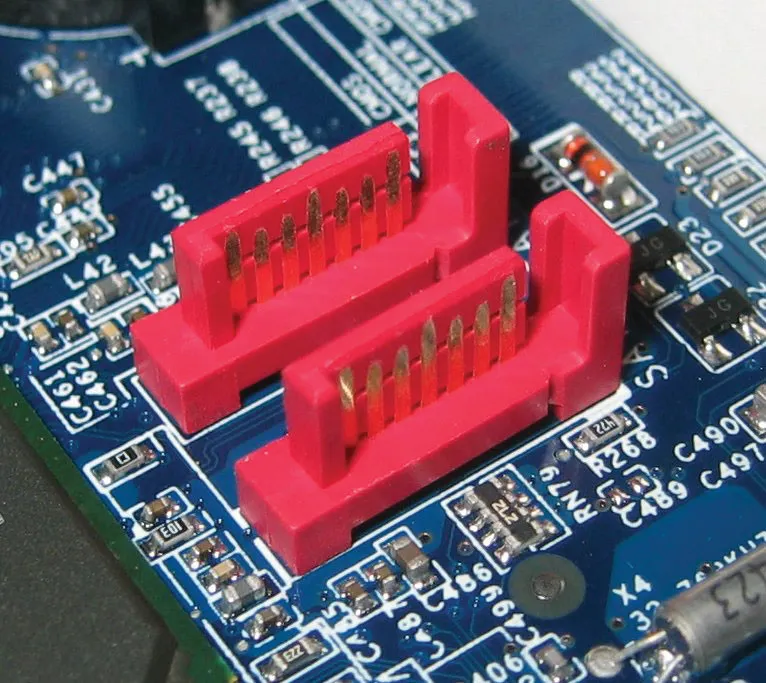

Sata (Serial Advanced Technology Attachement) Connector
Desktop के Motherboard में Sata Hard Disk या Sata Dvd Writer को Connect करने के लिए Sata Connector का Use किया जाता है। ये Sata Connector Motherboard पर लगभग 3 से 4 मिल सकते हैं।
इसमें 7 Pin होती है। जिसमे 3 Pin Ground से Connect होता है और 2 Pin Data Sending के लिए और 2 Pin Data Receving के लिए होता है। आजकल सभी Motherboard में Sata Connector का Use किया जाता है।
F (Front Panel) Connector
Front Panel Connector Desktop के Motherboard में 10 Pin का होता है। जिसमें एक Pin, Not Connected होता है। इस Connector के द्वारा Desktop के Front Panel में बने On / Off Switch, Reset Switch, Hard Drive Led तथा Power Led को Connect करने के लिए बना होता है।

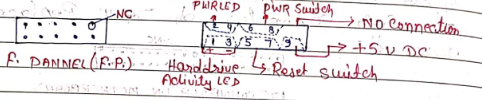

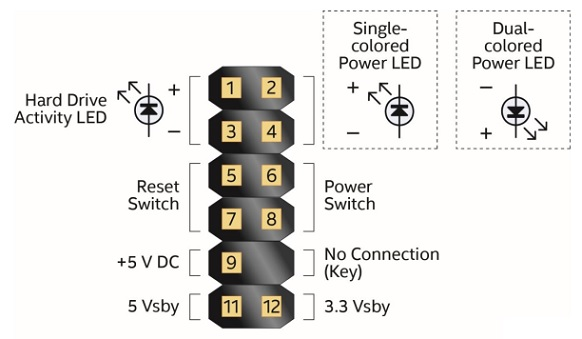

जिसमे Not Connected Pin के बगल वाला 2 Pin (Power Switch) – On / Off Switch के लिए होता है। On / Off Switch के सामने वाला 2 Pin (Restart Switch) Reset Switch के लिए होता है। Reset Switch के बगल वाला 2 Pin – Hard Disk Led के लिए होता है, तथा Hard Disk Led के सामने वाला 2 Pin Power Led के लिए होता है।
Front USB Connector
Front Panel में बने हुए USB Port को Connect करने के लिए Motherboard पर 10 Pin की USB Connector बनी होती है। जिसमे 1 Pin, Not Connected होता है। यह खाली Pin सबसे Last में होता है। ये Connector Motherboard पर कम से कम एक हो सकते हैं। इस Port के अस – आस में USB 1,2,3 लिखा हो सकता है।
Front Audio Connector

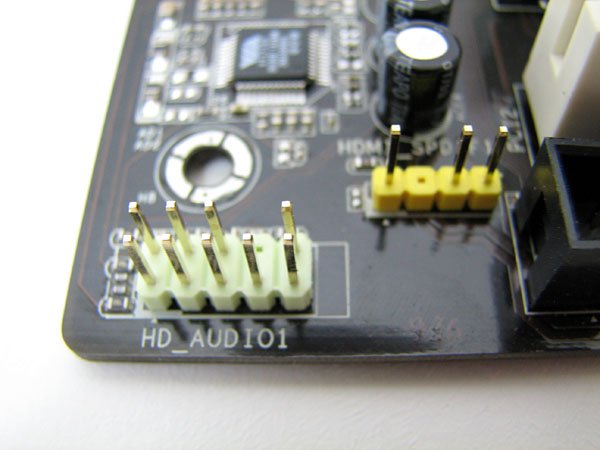

Desktop के Motherboard में Front Panel Connector के Audio Port को Connect करने के लिए Motherboard पर Audio Connector बना होता है। ये Connector 10 Pin की होती है। जिसमे एक Pin Not Connected होता है। यह खाली Pin, तीसरे Number पर होता है। इस Connector के आस – पास में F – Audio लिखा होता है।
USB Power Lock Connector
Motherboard पर USB Port के Power को Enable तथा Disable करने के लिए Motherboard पर तीन Pin की Jumper होती है। इसमें Pin Number 1 और 2 को Short करने पर USB Port की Power Enable हो जाती है।
Pin Number 2 और 3 को Short करने पर USB Port की Power Disable हो जाती है। यह Connector किसी Special Type के Motherboard में ही होते हैं। इसके आस – पास में USB Lock Connector लिखा होता है।
Cmos Clear Jumper

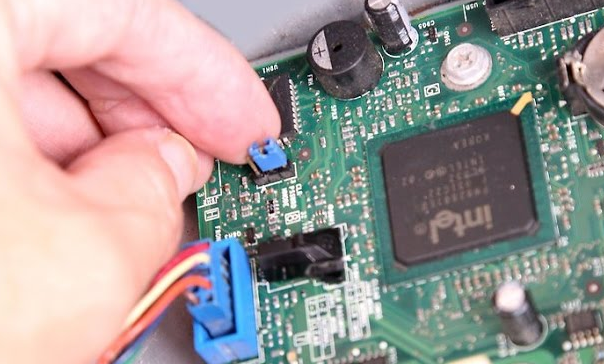

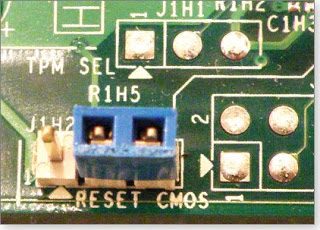

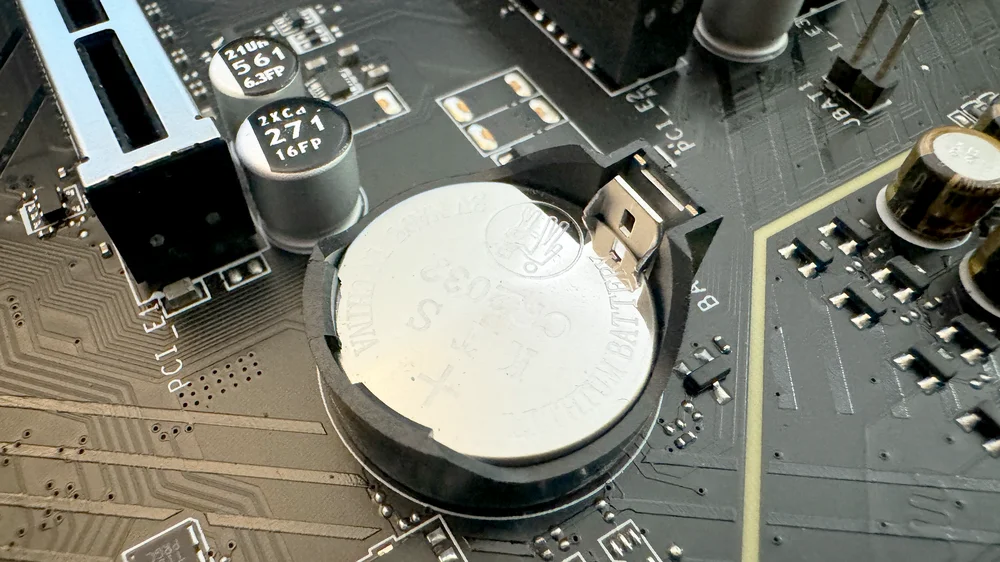

Bios ProgRAM को Reset करने के लिए Moterhboard पर Cmos Clear Jumper बना होता है। ये Jumper दो Pin तथा तीन Pin में होती है। इसके Connecton Internally, Bios Ic से होती है।
इसे Reset करने के लिए इसके Pin को आपस में Short किया जाता है जिससे Bios ProgRAM Reset हो जाता है। Bios Setup Reset होने के बाद Bios Setup में में लगा हुआ Password Remove हो जाता है।
इसके Jumper के आस – पास में Cmos Clear, Cmos Clr, Bios Config लिखा मिल सकता है। यह Jumper, Motherboard पर Bios Ic के आस – पास, Cmos Battery के आस – पास, South Bridge के आस – पास मिल सकता है।
Open Bios Jumper
जब Bios Pin के ऊपर कोई भी Jumper ना लगा हुआ हो और केवल 2 Pin रहे, तो यह Normal Condition है। Reset करने के लिए दोनों Pin को आपस में Tester की मदद से या Wire की मदद से Short करें।
Closed Bios Jumper
इसमें Pin की संख्या तीन होती है। तथा Pin Number 1 और Pin Number 2 के ऊपर Jumper लगा हुआ होता है। Reset करने के लिए Jumper को Remove करके Pin Number 2 और 3 पर लगाए।
System Fan Connector

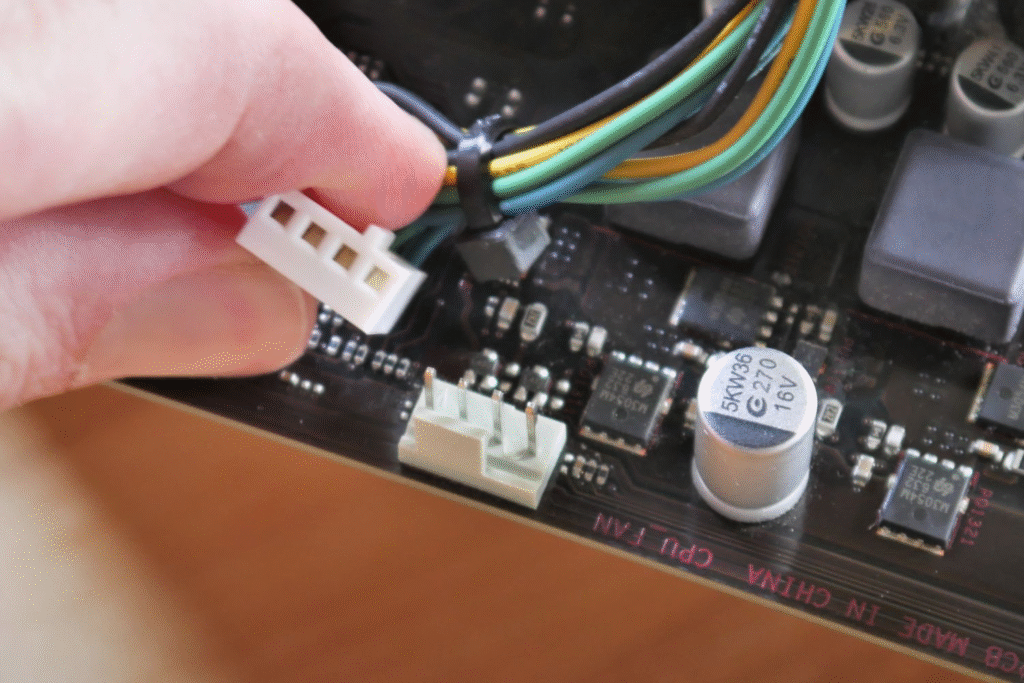

Desktop के Cabinet में गर्म हवा को बाहर करने के लिए एक Exhaust Fan की जरुरत होती है। जिसे Connect करने के लिए Motherboard पर System Fan Connector बना होता है। इस Connector के पास में System Fan या Chasis Fan लिखा होता है।
